二氧化碳氣體保護焊工藝參數的調節(jié)：?

影響二氧化碳氣體保護焊的工藝參數很多，但是焊工能夠自行調節(jié)的只有焊接電壓，焊接電流，焊絲直徑，氣體流量，焊絲伸出長度；?

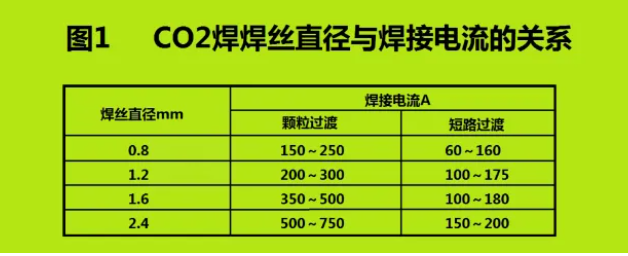

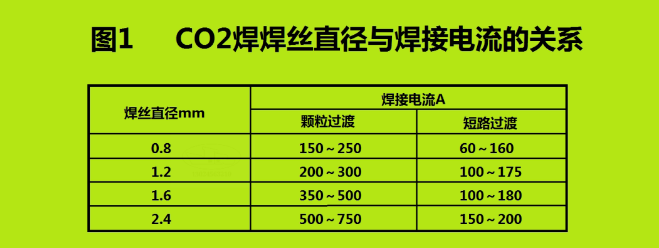

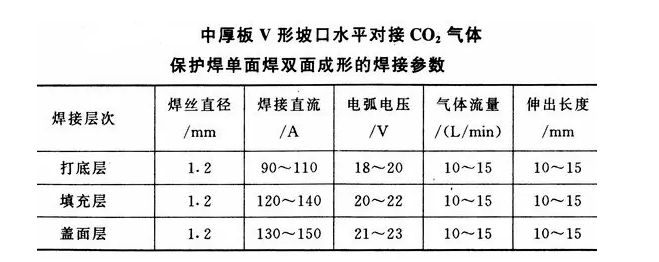

焊接工藝參數參考值：常用焊絲直徑是1.2mm和1.0mm兩種，此外還有1.6mm，0.9mm，0.8mm。其他直徑的焊絲很難遇到。

二氧化碳氣體保護焊采取短路過渡，所以每一種直徑的焊絲的焊接規(guī)范區(qū)都很寬，在這個區(qū)域中，焊接電流與焊接電壓必須匹配。

打開保護氣瓶閥門，確認氣瓶壓力正常；打開焊機電源，確認加熱減壓流量計工作；加熱5分鐘；?

拆開焊絲包裝，把焊絲盤裝在送絲機構的盤軸上，打開壓緊手柄，用鉗子把焊絲頭剪成平頭，焊絲頭應當從焊絲盤下方水平插入送絲滾輪的槽輪；插入送絲軟管；?

關閉壓緊手柄，把焊槍平攤在地面上完全伸直，按動遠控盒上的白色快速送絲按鈕，送進焊絲直到從導電嘴露頭為止，如果是舊焊槍，可以先卸下導電嘴，然后按動微動開關送絲，露頭后再裝上；?用鉗子把焊絲端部剪成45度尖角；?

準備好試驗鋼板，目視焊機的電壓表和電流表，左手有意識的把遠控盒上的電壓調低一些，右手握住焊槍，在試驗鋼板上引弧施焊；?

如果確實電壓偏低，握槍的右手會感覺到焊槍頭部的強烈振動，聽到電弧啪啪的爆斷聲。這是電壓太低，送絲速度遠遠大于熔化速度，電弧引燃后又被焊絲踏滅時發(fā)出的響聲；

如果實際上電壓偏高，電弧可以引燃，但是弧長過長，焊絲端部形成巨大熔球，如果熔化速度超過送絲速度太多，電弧會一直返燒到導電嘴，把焊絲和導電嘴熔化在一起，送絲終止，電弧熄滅。這對導電嘴和送絲機構都會造成損壞，所以引弧時應確認電壓沒有偏高；?

調節(jié)焊接電壓旋鈕，慢慢提升焊接電壓，焊絲熔化速度加快，爆斷的噼啪聲漸漸變成平穩(wěn)的沙沙聲；?

觀察電壓表和電流表，如果電流低于預定值，先提高焊接電流，再提高焊接電壓；如果電流高于預定值，先降低焊接電壓，再降低焊接電流；

焊絲伸出長度：

又稱為焊絲干伸長度。對于氣體保護焊來說是一個非常重要的參數。合適的焊絲伸出長度可以使得焊絲得到充分的電阻加熱，更加便于實現焊絲端部熔滴的形成和過渡。

焊絲伸出長度偏短時往往飛濺很大，偏長不僅容易產生大熔滴的飛濺，還導致保護不良。?

焊接電壓與焊接電流匹配時的現象：

電弧穩(wěn)定燃燒，發(fā)出細密的沙沙聲，手感焊槍頭部略有振動，軟硬適度，電壓表擺動不超過5V，電流表擺動不超過30A，在手的握把處不應出現振動；

如果手感焊槍頭部過于綿軟，幾乎沒有振動，可隨心所欲地移動焊槍，通過面罩觀察，焊絲飄在熔池上方，端部形成大熔球，時而出現大熔滴飛濺，說明電壓偏高；

如果手感焊槍頭部發(fā)硬，振動明顯，可聽到爆斷聲，移動焊槍有阻力，通過面罩觀察，焊絲插入熔池，飛濺多，說明電壓偏低；

為了防止未熔合，電壓適當偏高是有利的。??

熔化極氣體保護焊，焊接電流的調節(jié)是調節(jié)焊絲的送絲速度，焊接電壓的調節(jié)是調節(jié)焊絲的熔化速度。當送絲速度和熔化速度相等時，電弧就穩(wěn)定燃燒。

推介一組公式.日系焊機電流電壓的關系：

當焊接電流小于200時，電壓等于16+0.04倍電流上浮1.5下浮1.5，電流大于200A時，電壓等于20+0.04倍電流上浮2下浮2，舉例設定焊接電流150A，則焊接電壓=16+0.04X150=22V,最高+1.5=23.5V,最低-1.5=20.5V。

國產焊機

當電流小于200A時，電壓=14+0.05電流上浮1.5下浮1.5，當電流大于200A時，電壓=18+0.05電流上浮2下浮2。

舉例：設定電流150A，電壓=14+0.05X150=21.5V,最高+1.5=23V,最低-1.5=20V。

注意調試時，一定要保證干伸長度，干伸長度一般等于（10~15）焊絲直徑。?

二氧化碳電弧焊的電弧長度，是電弧電壓，就是說只要你選擇了電弧電壓，則電弧長度也就選擇了。

并不是像焊條電弧焊那樣由著你去拉長電弧，或者壓低電弧。

既是你有意拉長或壓低電弧，也只是瞬間的事情，電弧自身調節(jié)功能馬上就會回到當初你選擇的焊接電壓所對應得弧長。

在此，要強調的是焊接電壓等于電弧電壓加上電纜的降壓。所以焊接電壓略高于電弧電壓，若電纜長度很短，則焊接電壓約等于電弧電壓。
